关于莱恩洗浴专用污水源热泵解决洗浴行业高费用、高污染问题的浅析

近几年，随着政府环保治理力度逐年加大，一直以来依靠燃煤、燃气为主要热源的洗浴行业，寻找清洁可再生能源完成转型升级已迫在眉睫。

莱恩水源热泵已有二十余年的生产历史，是全国最早生产水地源热泵的中央空调企业之一，拥有上万个项目工程案例。第一批应用于安徽煤改电洗浴市场的水源热泵热水专用机组目前已稳定运行十余年，可以说是洗浴用水源热泵的开山鼻祖。近几年更是加大开发力度，研发出更高效，更节能的污水源热泵广泛用于洗浴行业。

一、什么是洗浴用污水源热泵

洗浴专用水源热泵分为清水源热泵和污水源热泵两种，清水源热泵直接吸收来自地下井水（15-19℃）的热量，经过蒸发、压缩、冷凝、节流过程制取42℃以上的热水（水箱补水温度约15℃）。是一种非常成熟的利用地下浅层地热资源制取洗浴热水的系统，广泛被应用于因场地受限无法搜集洗浴废水的洗浴中心。

莱恩污水源热泵余热回收系统由污水源热泵机组、污水池、过滤装置、换热器、储热保温水箱及连接管路等组成，洗浴收集的废热水需经过两次余热回收程序，先将废水与洗澡用冷水通过换热器进行第一次换热，提高冷水的进水温度，然后再由污水源热泵机组充分吸收废水中的热能，可生产60度以上洗浴热水，直至污水温度低于5度时，通过市政污水管线排走。

一、污水源热泵为什么能省钱

人体适宜的洗澡温度一般为38℃～42℃。但在洗浴过程中，只利用了其中很少一部分能量，大约还有30度左右热量的洗浴废水直接排掉，如果利用污水源热泵机组可以提起25度左右的热量用于洗浴冷水，把1吨15℃的冷水加热到45℃热水，只消耗4度电。污水源热泵机组可实现热水、供暖、制冷三联供，冷水进入安装在室内的风机盘管吹出冷风，为客厅，客房供应冷气。污水源热泵机组优先制取洗浴热水，制冷完全是免费提供。

目前市场上其他热源有电锅炉、燃油锅炉、燃气锅炉、燃煤锅炉、电厂卖水，但无论是烧油、烧气还是纯电加热所产生的运行费用都是一般洗浴中心无法承担的，电厂买水费时费力更有很大的局限性。所以综合比较污水源热泵运行费用最低，是洗浴中心最佳选择。

一、污水源热泵还有哪些特点

1、绿色环保

机组制取热水时省去了燃煤、燃气、燃油等锅炉房系统，利用的是清洁的可再生能源，其运行无污染、无燃烧、无排烟，不产生废渣、废气与烟尘，不会产生城市热岛效应，对环境非常友好，是理想的绿色环保产品。

2、高温制热

绿色环保制冷剂，高温型机组可实现最高65℃出水，适用于锅炉房供暖改造和生活热水效应。

3、高效节能

采用国际名牌压缩机、高效壳管式换热器及先进的控制逻辑，使机组制热更加强劲。

4、智能化控制

全自动控制器可根据用户需求，灵活控制机组的运行状态，管理维护方便，可通过自控装置实现无人值守运行。

5、一机多用。

污水源热泵系统应用范围广可提供热水、供暖、制冷(夏季免费)等。一机多用，一套系统可以替换原来的锅炉加空调的两套装置或系统。

6、安全保护完善

机组设有完善的安全保护装置，包括高低压保护器、排气过热保护器、电机过热保护器、过电流保护器、反相保护器、紧急停止开关、防冻温度保护器和安全阀等，系统安全可靠。

一、污水源热泵有哪些缺点

1、洗浴废水中含有人体表皮油污，污水流经管道和设备(换热设备、水泵等)时，在换热表面上易发生积垢、微生物贴附生长形成生物膜、污水中油贴附在换热面上形成油膜、漂浮物和悬浮固体物等堵塞管道和设备的入口。其终的结果是出现污水的流动堵塞造成换热效率下降，机组因水流不足报故障停机

2、洗浴污水中含有酸性物质会腐蚀污水源热泵机组内铜管，所以建议大家选购耐腐蚀的污水源专用机组。

3、由于污水的流动阻塞和换热量的衰减，为了改善污水源热泵的运行特性，换热器需要定期清洗，污水源主机公司每年会定期统一安排清洗活动。

一、为什么选择莱恩污水源热泵

莱恩浴暖产品秉承德国精密制造传统，从个性设计到深度定制，旨在带给用户最佳的产品享受，莱恩先后推出洗浴用水源热泵机组、高能效水源热泵机组、污水源热泵机组、全自动余热回收模块系统、全自动淋浴泡池恒温模块系统等数十种洗浴产品体系。

1、中德合资

企业注册资金3.1亿元，与德国Ryan公司签署战略合作，是集设计、设备制造、安装、售后于一体的大型集团化公司。

2、领军品牌

国家煤改电项目中标企业：先后中标北京、天津、河北、山西等多省市煤改电项目。

3、资质齐全

拥有营业执照，全国工业生产许可证、CRAA体系认证，国家绿色节能建筑推荐产品认证及质量、环境、健康三体系认证等多项国家级认证。

4、质量过硬

严格的质量检验体系：拥有国家级检测中心、实验室、检测报告及认证证书，每台机组出厂前全部经过检测。

5、售后完善

完善的售后服务体系：莱恩在全国拥有二十多个售后服务网点及专业的售后服务人员，保证售后的及时有效性。

6、性能卓越

卓越的产品综合性能：莱恩水源热泵机组经过多年实践不断升级改进，取得多项国家专利，性能在行业中首屈一指。

7、严格把关

全面的质保追溯体系：质量可追溯体系，加强对每个工位的把控，并可对销售的产品进行升级换代。

8、工艺精湛

卓越的产品制造工艺：先进的加工设备，严格的把控工艺，保证机组设计的前瞻性。

9、流水生产

强大的流水线生产能力：机组实现流水线生产，保证产品品质的稳定性与一致性。

10、资质可查

全国工业生产许可证查询方式，百度搜索国家质检总局网站(www.aqsiq.gov.cn)，下方中部位置--网上办事大厅--便民查询--产品质量监督--工业产品生产许可证--输入企业名称（山东现代莱恩空调设备有限公司）--点击内容--查看许可范围。

莱恩视质量如生命，在业内率先导入全流程六西格玛管理，从供应商的甄选到零部件入厂，从生产工艺精细化到成品出厂，每个环节均进行严格质量管理，公司拥有强大的售后服务团队，极速响应保证您的使用体验。

如您有任何问题欢迎致电：王先生15318530858或关注“莱恩中央空调”微信公众号，浏览莱恩中央空调官方网站www.lionac.com查询您所需信息。

热泵技术在建筑节能中的作用有哪些

1.以新换旧——提高能效，淘汰耗能高的电气设备，代之以先进高效的设备，老老实实提高电气设备内部效率。通过技术创新、科技进步和时代发展，淘汰旧的高耗能设备，达到节能的目的。比如用节能灯代替白炽灯，用T5灯代替T8灯，用金属卤化物灯代替高压汞灯，用DC电机代替交流电机，用世界上最好的节能中央空调主机代替旧空调主机等等，都可以产生非常显著的节能效益。

2.改进工艺:挖掘潜力，提高效率。水源丰富的地区，采用水源热泵技术;在地势开阔的地区，利用地源热泵技术代替中央空调机组制冷制热，同时提供生活热水。中央空调机组余热回收技术用于提供生活热水。改进工艺流程，实现一机多用，充分挖掘潜力，提高效率，提高能源综合利用率。

3.加强维护——采用更先进、更科学的维护设备和技术降低损耗，减少耗能设备的损耗，降低耗能设备的维护成本，从而有效降低企业的能耗支出。

法律依据：

《中华人民共和国节约能源法》

第十三条标准化主管部门和有关部门依法组织制定并适时修订有关节能的国家标准、行业标准，建立健全节能标准体系。

标准化主管部门会同管理节能工作的部门和有关部门制定强制性的用能产品、设备能源效率标准和生产过程中耗能高的产品的单位产品能耗限额标准。

国家鼓励企业制定严于国家标准、行业标准的企业节能标准。

省、自治区、直辖市制定严于强制性国家标准、行业标准的地方节能标准，由省、自治区、直辖市人民政府报经批准；本法另有规定的除外。第二十四条用能单位应当按照合理用能的原则，加强节能管理，制定并实施节能计划和节能技术措施，降低能源消耗。第二十五条用能单位应当建立节能目标责任制，对节能工作取得成绩的集体、个人给予奖励。第二十七条用能单位应当加强能源计量管理，按照规定配备和使用经依法检定合格的能源计量器具。

用能单位应当建立能源消费统计和能源利用状况分析制度，对各类能源的消费实行分类计量和统计，并确保能源消费统计数据真实、完整。

水源热泵为什么节能

一、空气源热泵 空气源（风冷）热泵目前的产品主要是家用热泵空调器、商用单元式热泵空调机组和热泵冷热水机组。热泵空调器已占到家用空调器销量的40~50%，年产量为400余万台。热泵冷热水机组自90年代初开始，在夏热冬冷地区得到了广泛应用，据不完全统计，该地区部分城市中央空调冷热源采用热泵冷热水机组的已占到20~30%，而且应用范围继续扩大并有向此移动的趋势。 二、水源热泵 虽然目前空气源热泵机组在我国有着相当广泛的应用，但它存在着热泵供热量随着室外气温的降低而减少和结霜问题，而水源热泵克服了以上不足，而且运行可靠性又高，近年来国内应用有逐渐扩大的趋势。 三、地源热泵 地源热泵是以大地为热源对建筑进行空调的技术，冬季通过热泵将大地中的低位热能提高对建筑供暖，同时蓄存冷量，以备夏用；夏季通过热泵将建筑物内的热量转移到地下对建筑进行降温，同时蓄存热量，以备冬用。由于其节能、环保、热稳定等特点，引起了世界各国的重视。欧美等发达国家地源热泵的利用已有几十年的历史，特别是供热方面已积累了大量设计、施工和运行方面的资料和数据。 四、复合热泵 为了弥补单一热源热泵存在的局限性和充分利用低位能量，运用了各种复合热泵。如空气-空气热泵机组、空气-水热泵机组、水-水热泵机组、水-空气热泵机组、太阳-空气源热泵系统、空气回热热泵、太阳-水源热泵系统、热电水三联复合热泵、土壤-水源热泵系统等。 五、其它热泵 热泵除上述四类以外，还有喷射式热泵、吸收式热泵、工质变浓度容量调节式热泵及以CO2为工质的热泵系统。 六、热泵技术在我国的运用及发展 热泵在我国起步较早。50年代，天津大学的一些学者已开始从事热泵的研究工作。60年代开始在我国暖通空调中应用热泵。例如，从1963年起原华东建筑设计院与上海冷气机厂就开始研制热泵式空调器；1965年上海冰箱厂研制成我国第一台制热量为3720kw的CKT-3A热泵型窗式空调器。1965年天津大学与天津冷气机厂研制成国内第一台水冷式热泵空调机。1966年又与铁道部四方车辆研究所共同合作进行干线客车的空气-空气式热泵试验。1966年原哈尔滨建筑工程学院与哈尔滨空调机厂研制成功LHR-20恒温恒湿热泵式空调机，首次提出冷凝废热用作恒温恒湿空调机的二次加热的新流程。但是，由于我国能源价格的特殊性，以及一些其他因素的影响，热泵空调在我国的应用与发展始终很缓慢。直至70年代末期，才又为热泵空调的发展与应用提供了机遇。80年代初至90年代末在我国暖通空调领域掀起一股热泵热。热泵空调在我国的应用日益广泛，发展速度很快、主要表现在以下几点。 1、热泵空调的学术交流活动十分活跃 2、积极开展热泵空调技术的研究工作 （1）热泵空调技术在我国运用的可行性研究 1986年北京公用事业科学研究所开展了“燃气吸收式热泵供热制冷系统可行性研究“；1988年天津大学热泵研究所开展了京津地区运用热泵兼暖空调节能可行性的研究；1988年中国科学院广州能源研究所开展热泵在我国应用与发展问题的研究；1992年中国建筑科学研究院空调所开展了中、高档旅馆利用热泵技术节约能源的可行性研究；1991年开始，哈尔滨建筑大学开展了在我国应用电动热泵站、吸收式热泵站的可行性研究并进行了闭式环路水环热泵空调系统和太阳能开式环路水源热泵空调系统在我国应用的评价；1996年青岛建筑工程学院开展了青岛东部开发区建设以海水为热源的大型热泵站可行性研究。 （2）空气-空气小型热泵试验装置的研究 国际上公认的房间热平衡试验方法是小型空气-空气热泵性能测试最精确的方法。哈尔滨建筑工程学院于1980年建成国内第一台标定型房间热平衡法试验装置。空调所于1987年建成国内第一台平衡型房间热平衡法试验装置。某空调器检测中心于1986年底建成了由国外全套引进的平衡型房间热平衡法试验台。 建成试验装置后，开展了下述各项工作： ①为国家商检部门标定进口空调器性能，把好质量关； ②为开发空气-空气热泵新产品，对进口热泵空调器进行详细的实验研究； ③标定国产空调器性能； ④我国小型空气-空气热泵除霜问题的研究； ⑤我国小型空气-空气热泵供热季节性能系数的实验研究； ⑥探索提高标定型房间量热计的测试精度的技术措施； ⑦开拓房间热平衡法试验装置用途的研究。 （3）热泵空调的计算机模拟技术的研究与应用 浙江大学开发了一个风冷热泵全年性气候工作的计算机模拟软件，以此研究了风冷热泵运行特性。同济大学等作了直燃型氨-水GAX吸收式热泵的计算机仿真研究和吸收式热泵计算机模块化仿真设计和优化技术的研究。 （4）国内一些研究单位、高校对土壤源热泵十分感兴趣，作了一些实验研究工作。重庆建筑大学对垂直布置的U型管换热器进行了实验研究哈尔滨建筑大学和青岛建筑工程学院对水平布置的地下盘管换热器进行实验研究和计算机数值模拟。 3、热泵空调新产品、新技术不断涌现，产品不断更新换代 早在60年代我国开发了窗式热泵空调器，80年代初开发了分体式热泵空调器，质量不断提高，现已推出变频控制和模糊控制新技术。近年来，我国又先后开发了整体式风冷热泵式冷热水机组、模块式风冷热泵冷热水机组、水源热泵空调器等。例如，上海实业空调机有限公司研制成RF系列热泵空调机，采用全新的制冷系统，改进了热泵融霜、防冻结等功能；上海富田空调冷冻有限公司、厦门国本公司等经过几年的努力，不断改进产品质量，基本解决了低温启动、融霜等问题。1994年又研制出全电脑控制双螺杆型空气源热泵式冷热水机组，其性能已达到国外同类产品水平。上海台佳机电有限公司的螺杆采用第三代齿形，效率比活塞式压缩机高15％。合众-开利30GQ空气-水热泵机组采用多台06E半封闭压缩机，多回路设计，高效换热管，低噪声风机等，并微电脑控制，使机组始终处于最佳运行工况、该厂在1999年推出30HT新型空气-水热泵机组。 目前，空气源热泵冷热水机组市场空前繁荣，生产厂家已由1995年的十几家发展到现在40多家。产品规格齐全，据不完全统计，国内销售的机组共有45个品牌，其中国产机组约占25％左右，其余为合资产品、台资产品和进口产品。例如，美国特灵、开利、约克、麦克维尔，法国的西亚特，意大利的阿尔西；国产台资产品有上海富田、厦门国本、福州的扬帆等。合资的有上海合众-开利、上海新晃、广东吉荣等。根据国内空气源热泵冷热水机组样本及资料的统计，在额定工况下，空气源热泵冷热水机组的制热性能系数基本大于3，有的高达4以上。 4、热泵在空调工程中的应用日益广泛 早在1980年上海手工业局设计室与上海冷气机厂为上海某商场设计了国内第一套空气-水热泵空调系统，运行效果一直良好。近年来随着国内空调技术的飞速发展，热泵空调系统获得广泛的应用、主要表现在： （1）自90年代起窗式热泵空调器、分体式热泵空调器有了突飞猛进的发展，开始步入我国百姓家庭。据国家有关信息中心预测统计，房间空调器在北京、上海、广州、深圳四城市居民家庭普及率达 42.8％，其中约有三分之一以上是热泵型的。 （2）热泵应用的重要方向是解决长江流域建筑物中央空调的冷热源问题。我国部分地区的气候特点是夏热冬冷。上海、浙江、江西、湖南、湖北全境，江苏、安徽、四川大部，陕西、河南南部，贵州东部，福建、广东、广西北部，甘肃南部的部分地区均属于夏热冬冷的气候。在这些地区很适宜应用空气源热泵冷热水机组，解决建筑物中央空调冷热源的问题。同时，再考虑到热泵的地球环保效益，使空气源热泵冷热水机组在这些地区的大、中、小城市中获得广泛的应用。目前，空气源热泵冷热水机组的地区应用范围仍有继续向北移动的趋势。例如，1993年在天津沃特文化游乐总汇第一期空调工程的KTV歌舞厅和餐厅雅座的新风系统中，选配了2台SJC-05H型空气源热泵冷热水机组（制冷量15.1kw，制热量17.9kw）。夏季供冷，过渡季节作为热源，为新风机组提供40～50℃热水，使用效果很好。因此，1994年第二期改造工程的客房空调设计又选2台SJC-15H（制冷量45.3kw，制热量53.8kw）作为空调的冷热源装置。1996年，烟台第一百货商场扩建工程中，也选用了空气源热泵冷热水机组作为空调冷热源，全年运行，效果也不错。 （3）近年来，在我国一些大中城市的现代办公楼和大型商场建筑中开始采用闭式环路水源热泵空调系统，以回收建筑物内的余热，效果很好，发展速度很快。 80年代初，我国在一些外商投资的建筑中采用了闭式环路水源热泵空调系统。这些工程显示出闭式环路水源热泵空调系统回收建筑物内余热的特有功能以及节省或减小常规空调系统的冷热源设备和机房，便于分户计费，便于安装、管理等优点。因此，90年代便得到广泛地应用。据统计，1997年国内采用闭式环路水源热泵空调系统的工程共52项；从“天龙”水源热泵空调中国地区一览表（共15项工程）看，不仅上海、北京、天津、广州、深圳等大城市中一些工程采用它，而且如佛山、绍兴等中、小城市也开始采用。据有关文献的预测分析，闭式环路水源热泵空调系统是一种很有前途的节能型空调系统，在我国将会有广阔的应用前景。 节能始终是空调领域中的重要研究课题之一。热泵技术能提高能源利用率，是合理用能的典范。正因为热泵的节能效益，才使热泵在20世纪70年代后，在空调领域中获得广泛地应用与发展。有关文献将这一时期称为热泵发展的第一兴旺期。并预言，由于全球温暖化问题成为世人瞩目的焦点，人们要求减少温室效应。也就是说，空调能源效率再次变得最重要，这不是由于经济问题，而是出于环境原因，我们暧通空调工作者将会经历热泵发展的第二次兴旺期。为此，暖通空调工作者应做好思想准备，加强有关热泵空调方面的研究工作，积极推广应用热泵空调。

美意空调的美意地源热泵技术优势

、水源热泵系统节能性

以采暖运行为例，目前采暖方式有集中锅炉房供热方式、热电厂供热方式、分户燃气采暖方式，水源热泵方式有利用井水、江、河、湖泊水及工业余热形式；也有利用自来水冬季要辅助加热方式。它们耗能量见表1。

耗能量比较 表1 采暖方式 现有住宅建筑 节能建筑

耗能量 折算至标准煤 耗能量 折算至标准煤

集中锅炉房 25.08Kg/m2.年 25.08Kg/m2.年 12.41Kg/m2.年 12.41Kg/m 2.年

热电厂 13.96Kg/m2.年 13.96Kg/m2.年 9.03Kg/m2.年 9.03Kg/m 2.年

分户燃气采暖 10.6Nm3/m2.年 13.02Km3/m2.年 6.86Nm3/m2 .年 8.43Kg/m2.年

水源热泵(井水、河、湖水) 22.46kwh/m2.年 9.16Kg/m2 .年 14.54kwh/m2.年 5.93Kg/m2.年

水源热泵(加辅助热源) 22.46kwh/m2.年4.34Kg/m2.年 13.5Kg/m2 .年 14.54kwh/m2.年2.81Kg/m2.年 8.74Kg/m2.年

表1计算依据：

① 住宅建筑为北京市多层住宅，现有建筑耗热量指标q?H为31.82W/m2，设计热负荷指标为q为43.82W/m2，节能建筑q?H为20.6W/m2，q为28.37W/m2。采暖全年需热量：现有 建筑为95.46kwh/m2年，节能建筑为61.80kwh/m2年。

② 集中锅炉房：现有供热系统热网输配效率η?1为0.85，锅炉效率η?2为0.55，节能供 热系统η?1为0.9，η?2为0.68，

③ 热电厂供电标准煤耗为0.408Kg/kwh，供热标准煤耗为40.7Kg/GJ。

④ 水源热泵采暖COP=4.25。

从表1可知，水源热泵采暖方式全年耗能量均低于集中锅炉房和热电厂，节能效益比较明显。

利用井水、江、河水或工业余热为热源水源热泵节能性十分明显，当水源热泵能效系 数4.0时，与热电联产供热方式比，采暖节能性率约为40%。 当采用辅助加热热源时，水源热泵节能性是有条件，主要影响因素是：水源热泵能效系数；辅助热源加热容量。

① 水源热泵能效系数影响(见表2)

制热容量为4KW时能耗* 表2 / COP=4 COP=4.5 节能率

(%)

辅助加热量

耗能(kg标煤) 3×860/7000×0.9=0.409 3×860/7000×0.9=0.409 /

压缩机耗能

(kg标煤) 1×0.408=0.408 0.88×0.408=0.363 /

合计 0.817 0.771 5.6

*辅助加热容量为总供热量75%。

从表2可知，COP从4提高到4.5后，节能率约为5.6%，相当于减少加热容量0.3296KW，即约相 当于减少热负荷10%。

② 辅助加热器加热容量影响(见表3)

制热容量为4KW时能耗* 表3 / 辅助加热容量/总供热量0.75 辅助加热容量/总供热量0.5 节能率(%)

辅助加热量耗能(kg标煤) 0.409 2×860/7000×0.9=0.273 /

压缩机耗能(kg标煤) 0.408 1×0.408=0.408 /

合计 0.817 0.681 16.6

*COP=4

从表3可知，当辅助加热容量为总供热量比从0.75降到0.5时，节能率约为16.6%。

③ 节能条件

制热容量为4KW热电联产能耗为：

(4×860)/( 7000×0.83×0.85) =0.697kg/4kwh

由此可知：

当COP=4.0，辅助加热容量为总供热量0.5时，与热电联产供热方式比，它节能率 约为2%。

当COP=4.5，辅助加热容量为总供热量0.5时，与热电联产供热方式比，水源热泵节能率约为8%。

但当COP=4.0，辅助加热容量为0.75总供热量时，热电联产将比水源热泵节能，节能效率约 为15%。当COP=4.5时，其节能率约为10%。

节能主要因素如下：

① 水源热泵机组直接安放户内，热网输配损失可忽略不计。

② 水源热泵机组采暖能效系数COP大于4，部分负荷时，COP值仍很稳定。

③ 以井水，江、河、湖水及工业余热低温热作为热泵热源水源热泵系统，采暖耗热量仅 为全年需热量1/4。

④ 以自来水为热源冬季需加辅助热源水源热泵系统，考虑压缩机发热量，住宅同 时使用系数及夜间调节温度等措施后辅助加热容量约为热负荷1/2～1/3，加热量约为全年 需热量1/2～1/3。

二、水源热泵系统经济性

经济性指是各种空调采暖方式初投资、运行费和热价。

目前国内外已采用采暖空调联供方案有：

① 热电冷三联供： 夏季，热电厂抽汽+蒸汽吸收式制冷

冬季，热电厂抽汽+汽水换热器供热

② 热电冷三联供： 夏季，热电厂热水+热水吸收式制冷

冬季，热电厂热水+汽水换热器供热

③ 直燃式冷热水机组：夏季、冬季，直燃式冷热水机组制冷、供热

④ 燃气-蒸汽联合循不

⑤ 电制冷+燃气(油)锅炉采暖

⑥ 电动水源热泵。这类机组运行性能稳定，性能系数COP值较高，理论计算可达7，实际运 行时约为5，且可充分利用江河、湖、海水等自然能源，冬季供暖耗能少，是一种节能性好冷热源设备。

⑦ 空气源热泵。冷热源兼用，整体性好，安装方便，可露天安装，采用风冷，省却了冷却 塔及冷却水系统，缺点是当室外温度较低时，需增加辅助热源。各种方案投资和成本(不 包括户内系统)见表4。

各方案投资和成本比较* 表4 项目 热电冷

(蒸汽) 热电冷(热水) 直燃式 电制冷锅炉供热 集中式电动水源热泵 分体式空气源热泵 燃气-蒸汽联合循环

投资(万元/KW) 0.197

/0.223

(含源网) 0.275

/0.302

(含源网) 0.207 0.206 0.335 0.199 0.436

成本(元/KWH) 0.139 0.151 0.214 0.207 0.167 0.220 0.081

*为《住宅区三联供系统研究》中提供数据，成本为年运行成本。

下面以兴降矿十八层单身职工宿舍为例，说明水源热泵采暖空调联供方案经济性。

十八层单身宿舍建筑形状为Y形，总采暖空调建筑面积为9564m2，2～18层为标准层，标准层面积为562.6m2，设计冷热负荷为573.84KW。表5为采暖空调联供方案，表6为各方案初 投资比，表7为各方案运行费比较，表8为各方案综合比较。

采暖空调方案 表5 序号 方案 采暖空调方式 备 注

方案1 以下水为冷热源水源热 泵(水-空气) 冬天：热泵产生热风送至户内夏天：热泵产生冷风送至户内 每户设 热泵一台将风送至各房间

方案2 以下水为冷热源水源热泵(水-水) 冬天：热泵产生热水送至风机盘管 夏天：热泵产生冷水送至风机盘管 热(冷)源集中、每户设风机盘管

方案3 电制冷+热电厂采暖 冬天：热电厂蒸气+汽水换热器夏天：中央空调 机送冷水至风机盘管 热(冷)源集中、每户设风机盘管

对比方案 分体空调+锅炉房采暖 冬天：锅炉房(热电厂)供热，户内 散热器 夏天：每户安装分体空调机 热源集中、冷源分散空调品质较差

各方案初投资比较 表6

方案1(进口) 方案2 方案3 对比方案

进口 国产

初投资*(万元) 237.4 305.8 238.2 236.6 267.15

单位建筑面积投资(元/m2) 248 319.7 249.1 247.4 279

*计算时包括安装费15%，运行调试费5%，税及管理5%，设计费2%和利润10%。

各方案运行费比较(元/m2) 表7

方案1 方案2 方案3 对比方案

采暖 空调 采暖 空调 采暖 空调 采暖 空调

不考虑同时使用系数，热回收系数 19.25 19.25 9.5 6.2 9.5 7.2

合计 19.25 19.25 15.7 16.7

考虑修正系数 10.78 10.78 9.5 4.34 9.5 7.2

合计 10.78 10.78 13.84 16.7

〖BG)F〗 兴隆矿处兖州市，兖州市气象资料，该区冬季采暖期天数106天，延时小时数2 544小时，最大负荷小时数2544*(20-0.4)/〔20-(17)〕=1847小时。夏季空调期天数90天， 延时小时数2160小时，济南、淄博三联供实际测试资料，取夏季最大负荷小时数为720 小时。则单位建筑面积，采暖期需供热量60W/m2*1847=110.5kwh,空调期需冷量60W/m2* 720=43.2kwh。

各方案综合比较 表8 方案 单位供热(冷)量能耗(kg标煤/kwh) 单位供热(冷)量系统投资(万 元/KW) 单位供热(冷)量设备全年运行费(元/kwh)

方案1 0.057 0.414(进口) 0.07

方案2 0.057 0.533(进口)/0.415(国产) 0.07

方案3 0.133 0.412 0.12

对比方案 0.148 0.465 0.11

从表6、表7、表8对比可知，兴隆矿实施采暖空调，以方案1为佳。

前面提到方案1水源热泵(水-空气)，方案2水源热泵(水-水)技术与经济上都是可采用 方案。但方案2中大型水源热泵是一种集中冷(热)源方式，目前，国内尚无大型水源热泵 厂家，进口设备较贵，而国产水源热泵系列不全，单台容量较小，将多台设备集中放置机房时，才能形成集中冷(热)源形式，投资较大，安装运行维护不便。

是从单位供热(冷)量所需能耗，从投资和运行费上看方案1都具有明显优越性。 其中进口热泵机组价格与方案2中国产设备投资相近，但比方案2进口设备价格低多， 且不要另建机房。，十八层楼单身宿舍拟采用方案1为实施方案。

水源热泵采暖空调联供方案投资偏低主要原因：

① 不设专用机房。中央空调机房面积(包括空调装置、电气及其它)约为空调建筑面积5 ～8%，其中空调装置约占4～5%，以10层建筑物为例，其中机房约占一层。水源热泵将空调 装置分散设每户，减少了机房建设费用，寸土寸金区，增加办公面积，营业面积作用就更大了。

② 封闭水管不要保温，对竖井没有特殊要求。中央空调系统竖井占有较多建筑物有效 面积，全空气系统竖井面积更大。竖井布置是否恰当，会影响空调系统效率，对空调投资有较大影响。

③ 不占有房间有效面积，中央空调系统户内装置风机盘管放置窗户下，对住宅 影响较大。

水源热泵联供方案运行费偏低原因：

① 水源热泵采暖运行时，约占总供热量3/4吸收热来自井水，江、河低温热或工业余热 ；空调运行时，约为总制冷量1.2倍总散热量由低温热或工业余热分摊，，较多降 低了采暖、空调系统运行费。

② 水源热泵机组直接设置用户房间内，减少了输配损失。

③ 水源热泵机组能效系数较高，且性能系数稳定性较好。

④ 水源热泵系统具有热回收性能。当同一建筑中有房间需供热，有房间需空调时，往 往无需冷却及辅助加热。

三、水源热泵系统可靠性

采暖、空调系统运行可靠性指是系统稳定性好，调节灵活。所谓稳定性好指 是采暖空调房间温度、湿度、气流速度等热舒适性参数不受外界影响，保持设计范围内，即当系统某一部分发生事故，或某用户设备发生故障时，对另外房间没有影响或 影响较少。水源热泵系统热泵机组设置每个房间内，当某一台发生故障后，将联接该设备供、回水阀关断，就不会对相邻用户产生任何影响。说，水源热泵稳定性非 常好。

水源热泵温度自控装置组合热泵机组中，无需另设控制中心或控制室，用户自己 愿望，可灵活控制室温和风机转速。这种方式适合于公共建筑，对不同年龄、不同职业和不同生活要求居住住宅建筑来说，这就显更为重要了。

除此之外，水源热泵系统便于进行热计量，物业公司用户耗电量就可向用户收费，是 解决当前采暖、空调收费难一项重要举措。

四、设计是水源热泵实现可靠性、经济性、节能性保证条件之一

水源热泵机组为水源热泵空调采暖系统创造了关键性条件，没有这种机组，就不 存这种系统。但机组运行好坏与源、网、机组系统组合方式密节相关。即与系统设计密切相关。

水源热泵采暖空调系统设计特点见表9

水源热泵系统设计特点 表9 项目 水源热泵 中央空调

水系统 水温(℃) 15℃/35℃ 空调7℃/12 ℃采暖60℃/50℃

水量(m3/h)流速(m3/s) 每冷吨0.191/s0.684m3/hV≯0.83m /sG≮1GPM=0.0631/s 空调制冷量/5℃ 采暖 制热量/10℃

风系统) 风量(l/s)送风温差(△t)风速(m/s) 每冷吨142～248l/s(高、中、低三档)511～893m3/h=约10℃～15 ℃主干管2～3支干管2～2.5m/s 用户要求、要求高、△t小、风量大。主干管3-4m/s、主干管2.5-3m/s

补助加热量(KW) 按吸热量计算、考虑同时使用系数 或夜间改变设计参数后，补助加热量约为设计热负荷1/2～1/3 按设计热负荷计算

冷却塔 按总散热量0.6～0.8选择冷却塔 按总散热量计算

自动控制 热泵专用控制；恒温调节器、自动转换开关、水温控制器、机 组安全控制、风速三档控制 户内：风机盘管三速控制中央控制室温度、压力、流量 控制

运行参数* 表10 参数 空调运行 采暖运行

最低 标准 最高 最低 标准 最高

运行 进风 干球 温球 21 14 24 18 29 26 13 - 20 - 21 -

水 进水 出水 7 12 33 38 59 54 -4*2?-6*2 18 14 29 26

极限 进风 干球 温球 18 12 - - 35 26 5 - - - 27 -

水 进水 出水 7 12 - - 49 54 - 4*2?-6*2 ? - - 29*3?26*3?

〖BG)F〗

注：[WB]*1机组送风量为每冷吨0.16m3/s，水流量为每冷吨0.16升/s至0.19升/s。

[DW]*2此时为乙稀乙二醇溶液。

[DW]*3短时间内可以为35/28℃。

水源热泵系统设计时要注意以下几个问题。

① 水源热泵机组容量不要过大。中央空调冷热源设备选型时，设备制冷(热)量约为设计 冷( 热)负荷1.05～1.10。水源热泵机组选型时，应尽量接近设计冷(热)负荷。若机组偏大时 ，运行时间短，启动频繁。机组容量合适，运行时间长，有利于除湿。

② 封闭水系统水温选择，夏季要求水温低些，目是提高能效，降低耗电功率。冬季水 温不要太高，水温高时，制冷量高了，但耗电功率也高了，能效系数变化不大。

③ 设计时要考虑采暖空调对象建筑物同时使用系数。同时使用系数取值与建筑物类型 有关，与建筑物数量有关，需理论计算和实测确定。《住宅建筑空调负荷计算中同时使用系数确定》列出数据是：当住户〈100户时，该系数为0.7；当户数为100～150户时， 为0.65～0.7；当户数为150～200户时为0.6。

五、结束语

从以上分析可知，水源热泵系统是一种可靠、经济、节能采暖方式。如此， 它使用清洁能源，它节能效果明显，节能就是环保，电力已进入买方市场条件下，人民生活条件迅速改善条件下，水源热泵无疑将是一种受大家欢迎采暖空调方式

（参考）北京华阳水/地源热泵 010-81762900

热电厂的余热回收效率

美国美意地源热泵是知名的“一机三用”，可实现制冷、采暖和全年供应生活热水，三合一，节能稳定，轻松方便；其次，美意地源热泵利用空调的余热回收技术，拥有超强的生活热水供应，更高效率，更充足的热水供应；运行费用是常规中央空调的60~65%，节能40%，舒适度更好，是如今大户型别墅客户首选的地源热泵品牌。

国内第001号水源热泵节能证书

国内最大型的水环热泵系统——南京国际商贸城

国内最大节能的地源热泵系统——上海浦江智谷

国内首张由世界权威机构（德国）颁发的节能环保证书项目——上海浦江智谷

国内最早的水环热泵系统——上海伊都锦百货商厦

国内造价最昂贵档次最高级的别墅群地源热泵系统——上海世茂佘山

国内第一家水源地源热泵机组大机小机同时入选节能产品政府采购清单的企业

40%左右。

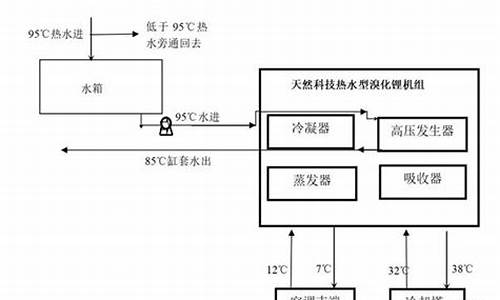

存在于排气中的约50%左右的热能直接排入大气，会有10%左右的无效损耗，冷凝热排空是热电厂热能利用率低的主要原因，所以热电厂的余热回收效率一般为40%左右，

热电厂可利用水源热泵提取冷却循环水中的低品位热量加热锅炉补水，从而减少抽气量，提高发电效率，从而来提升预热回收效率。
